シート成形機の冷却用マニホールド

  ガンドリル099
ガンドリル099
ガンドリル099

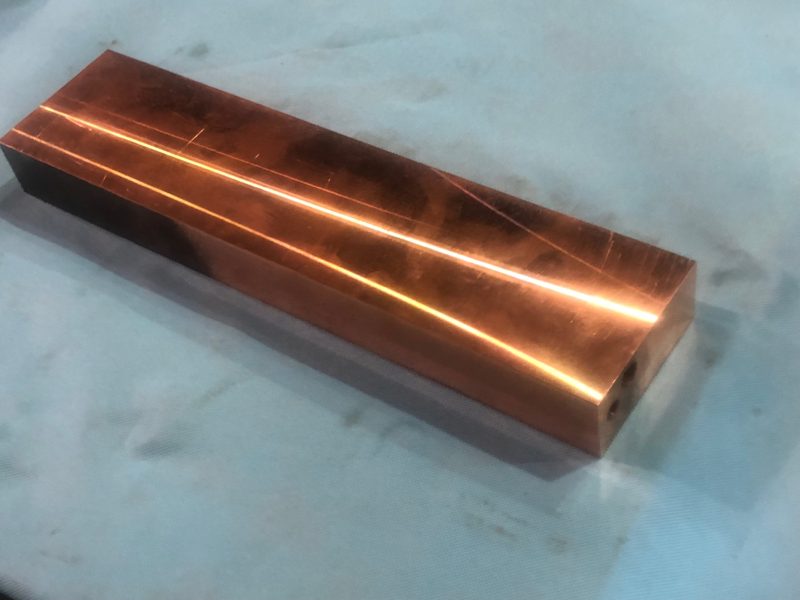

こちらは、伸銅板にφ14の深穴加工を施した事例です。銅の加工注意点は、切削時に出る切り屑です。銅合金特有のしなやかで長くつながった切り屑が発生するため、切り屑が切削工具に巻き付かないよう注意しなければなりません。

こちらの事例では、マニホールドに使用するが、お客様にて深穴加工ができないとのことで、BTA・ガンドリル.COMで素材の長手方向からの深穴加工を実施。残加工はお客様にて実施されました。この様にお客様が困っている部分のみでも対応可能です。自社で保有することが難しい特殊設備も、自社設備の一部のようにご活用ください。


材質 伸銅
外寸 43*99.2*403
穴径 Φ14
材料長さ
加工長さ 395mm
熱処理
重量 14 kg
使用対象製品 シート成形機
業界 産業機械
製品名 冷却用マニホールド
