金型の冷却ブロック

  testup
testup
testup

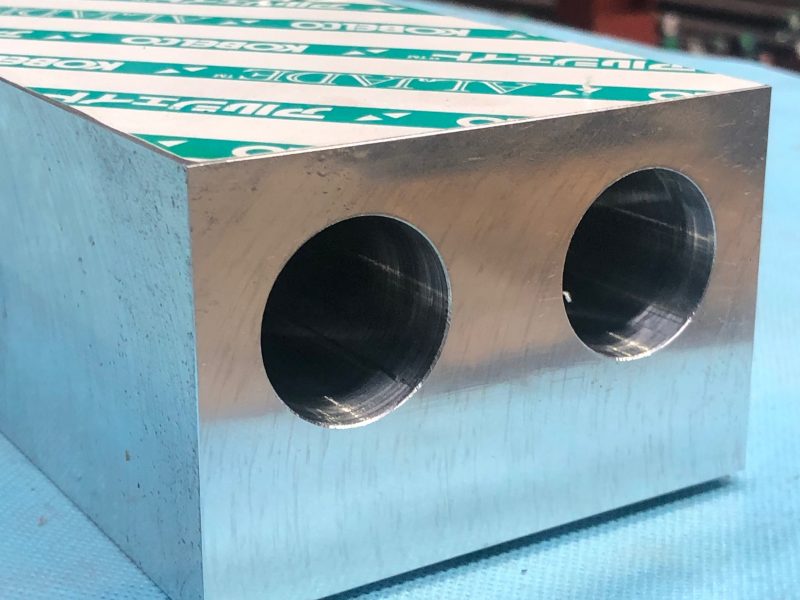

こちらはプラスチック金型で使用する金型冷却ブロックです。 材質がA5052、材料寸法が65mm*100mm*420mmのワークに穴径φ30のガンドリルを貫通加工しています。 この事例ではBTA・ガンドリル加工.COMにて供給側の大径の穴加工を行い、口元のRcネジ加工や分配側の穴等の残りの加工はお客様にて実施されました。

材質のA5052とは5000系のアルミ合金で、アルミニウムにマグネシウムを添加したものです。 アルミニウム合金の中では最も一般的な材質で、耐食性や溶接性が良いのが特徴です。 強度はアルミニウム合金の中では中程度で、被削性も良いため機械加工がやりやすく、幅広い用途に使用されます。 ガンドリル加工においても被削性がよく、加工中の工具トラブルは発生しにくいですが、その反面穴の曲がりが発生しやすい材質です。そのため工具寿命や刃先研磨時の形状管理が非常に重要です。

今回の事例は供給側の穴加工のみですが、BTA・ガンドリル加工.COMではこのような金型の冷却ブロックは完成品まで対応可能です。 ぜひ一度お問合せください。

材質 A5052
外寸 65*100*420
穴径 Φ30
材料長さ 420mm
加工長さ 420mm
熱処理 なし
重量 8 kg
使用対象製品 プラスチック金型
業界 金型
製品名 冷却ブロック
