旋盤の軸

  ガンドリル115
ガンドリル115
ガンドリル115

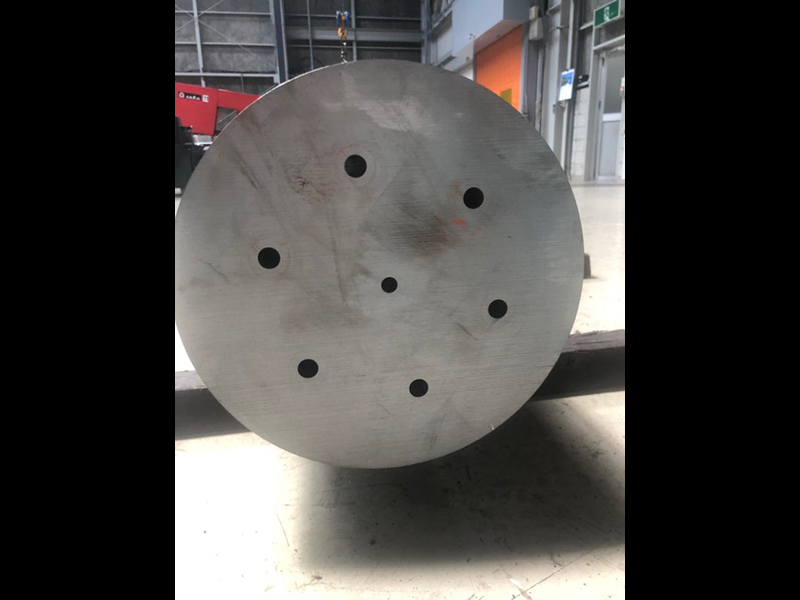

こちらは工作機械の業界向けに製作した旋盤用の軸です。 材質がS25C、外径φ310、加工穴径φ15、材料長さ1030の素材に加工長さ1030貫通加工にて製作しています。 今回は穴加工のみ対応し、残りの外形等の加工はお客様にて対応されました。

S25C材は炭素量が0.25%前後と少ないため調質の効果も得られず、熱処理を行う場合は焼ならしの状態で使用されます。 そのため、あまり強度を必要としない部分に使用されます。 S25Cは加工性が良いですが、特殊鋼の中では比較的柔らかい材質となるため、切削時に切り屑が分断されず、工具に絡みついたり、絡んだ切り屑で切削面にキズが入ることがあります。 その際は焼きならしを行うことで被削性をよくすることも有効です。

SS400との使い分けについては、SS400は主として引っ張り強さにて規定されており、化学成分についてはリンや硫黄の上限値が設定されているだけです。そのため成分面での品質はバラつきがあります。 対してS25Cは化学成分が規定されており、炭素量等の成分面での品質も安定しており、溶接も安定して行えます。 丸鋼の場合はSS400に比べS25Cのほうが流通量も多く入手しやすいです。

使用する材質のご相談も特殊鋼のプロであるBTA・ガンドリル加工.COMにお任せください!

材質 S25C
外径 Φ310
穴径 Φ15
材料長さ 1030mm
加工長さ 1030mm
熱処理 なし
重量 593 kg
使用対象製品 旋盤
業界 工作機械
製品名 旋盤,  軸
