専用工作機械のマニホールドブロック

  ガンドリル112
ガンドリル112
ガンドリル112

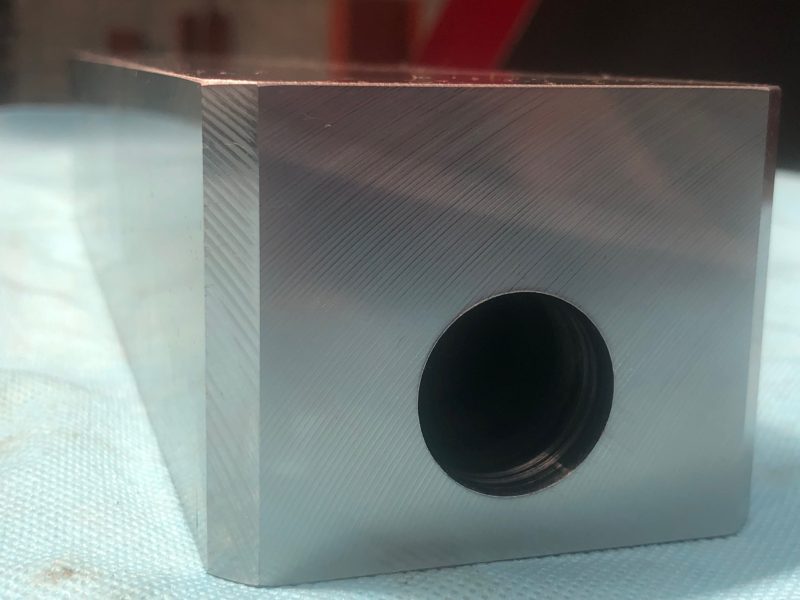

こちらは、専用工作機械に使用されるマニホールドブロックです。マニホールドとは油圧や空気圧回路の配管をひとまとめにしたものです。このブロックから分岐させて各所に送られます。

材質はS50Cで、55×70×315の6面フライス品にφ24のガンドリル加工を実施しました。 S50Cは機械構造用炭素鋼と呼ばれるものの一種で、0.50%の炭素が含まれています。比較的強度を要する部品に多く使用されています。また、流通量も多く、入手が容易です。被削性もよく、面粗度も比較的良好な素材です。

S50Cの深穴加工なら、BTA・ガンドリル加工.COMまでお気軽にご相談ください。

材質 S50C
外寸 55*70*315
穴径 Φ24
材料長さ
加工長さ 290mm
熱処理 なし
重量 10 kg
使用対象製品 専用工作機械
業界 工作機械
製品名 マニホールドブロック
