研削盤のアーム軸

  ガンドリル064
ガンドリル064
ガンドリル064

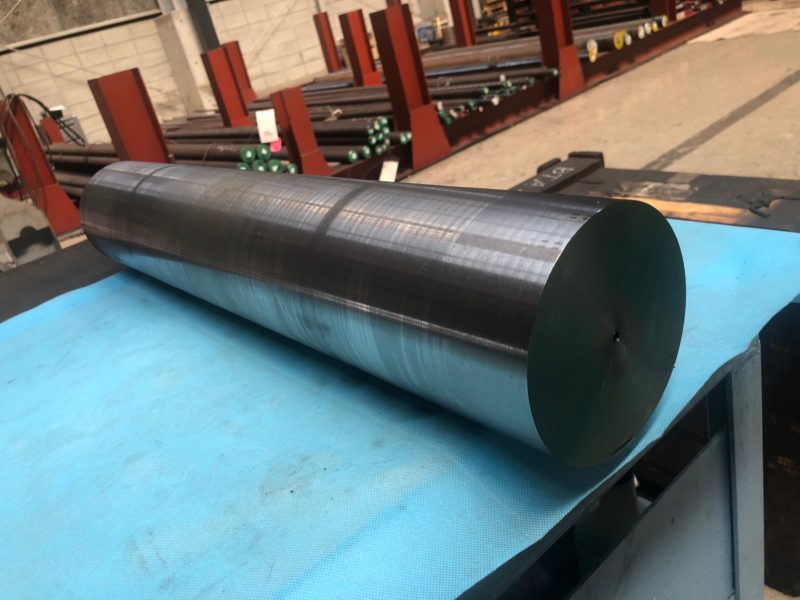

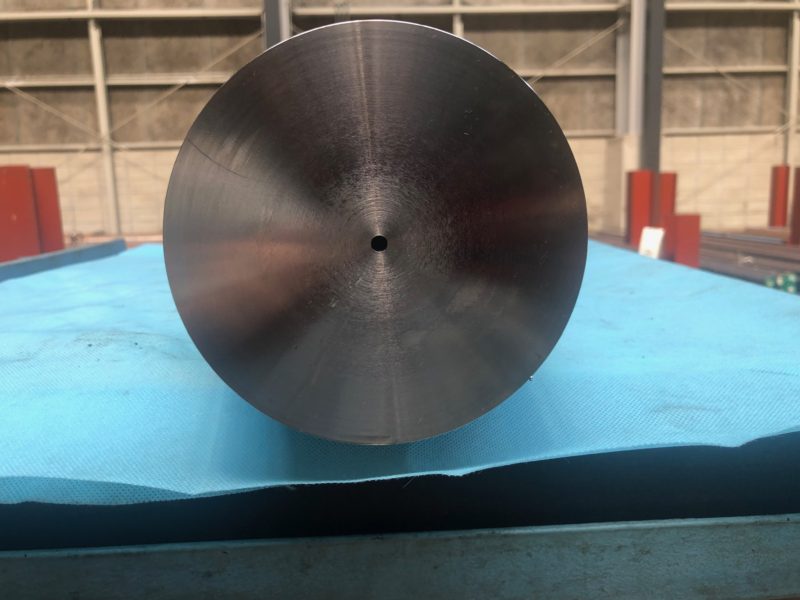

こちらは、研削盤に使用されるアーム軸部品です。 SCM440の外形φ130、長さ699mmの素材にφ5mm、加工長さ479mmのガンドリル加工を実施しました。

ガンドリル加工でφ8以下の穴は小径加工に分類されます。小径加工においてトラブルなく加工できるのは穴径の60倍程度までの深さと言われていますが、こちらの事例ではφ5の穴を穴径の95倍の深さまで加工しています。

BTA・ガンドリル.COMでは積み重ねたノウハウをもとに、このような小径の超深穴加工も対応可能です。 是非一度お問い合わせください。

材質 SCM440
外径 Φ130
穴径 Φ5
材料長さ 699mm
加工長さ 479mm
熱処理 なし
重量 71 kg
使用対象製品 研削盤
業界 工作機械
製品名 アーム軸
