プラスチック金型のホットランナーマニホールド

  ガンドリル049
ガンドリル049
ガンドリル049

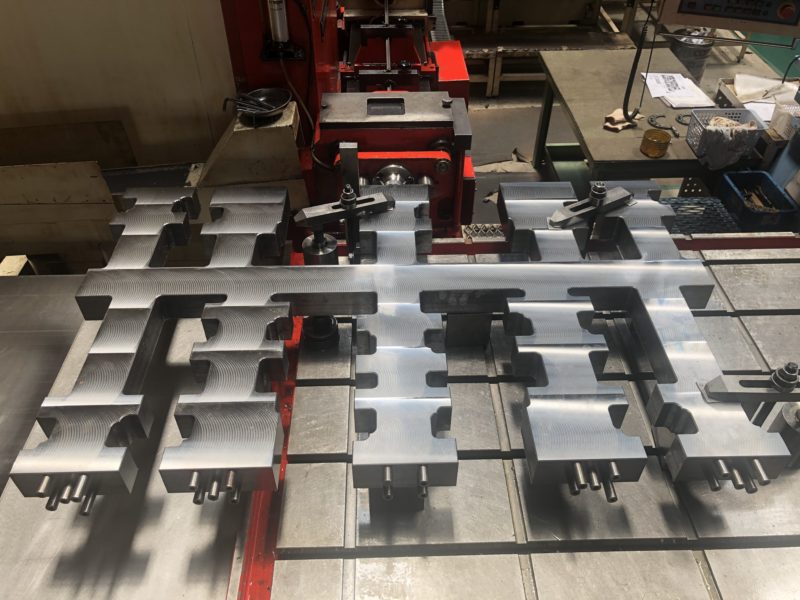

こちらは、プラスチック金型に使用されるホットランナーマニホールド部品です。 材質はS45Cで、外形70×830×1350の素材にφ16の穴加工を実施しました。姿形状のワークにも治具等を使用しガンドリル加工が可能です。

ホットランナーマニホールドは、プラスチック金型に樹脂を流し込む際に使用されます。樹脂の通り道となるため、穴の面粗度が重要になりますが、通常のドリルでは面粗度が悪くなりがちです。ガンドリル加工をすることで、良好な面粗度が得られます。

BTA・ガンドリル.comではホットランナーマニホールドの製作も対応可能です。ホットランナーマニホールドの調達でお困りの際は、ぜひBTA・ガンドリル.comにご相談ください!

材質 S45C
外寸 70*830*1350
穴径 Φ16
材料長さ
加工長さ
熱処理 焼鈍
重量 620 kg
使用対象製品 プラスチック金型
業界 金型
製品名 ホットランナーマニホールド
