専用機械の主軸

  BTA136
BTA136
BTA136

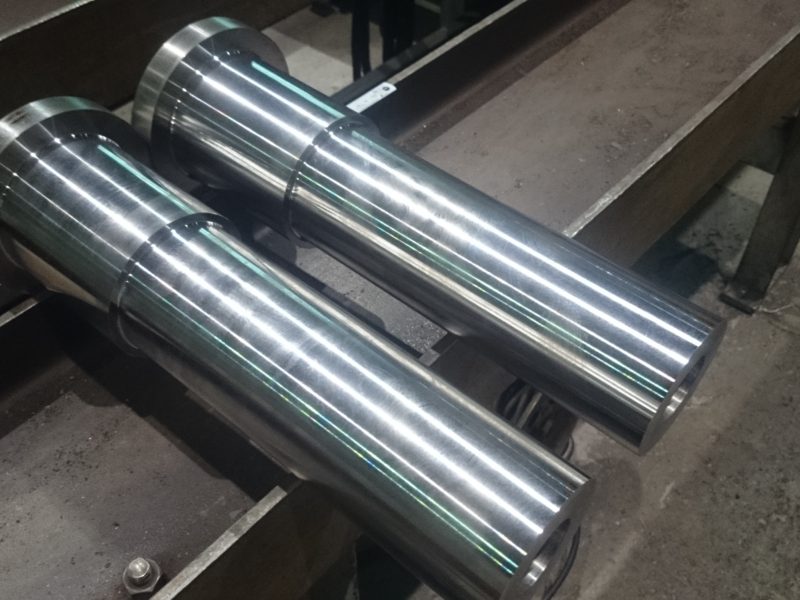

こちらは専用機械の主軸部品です。材質がSCM440、外径140、材料長さ413の素材に穴径φ45の穴を貫通加工により製作しています。SCM440は構造用合金鋼に分類され、クロムモリブデン鋼の一種です。通称「クロモリ」などと呼ばれています。 炭素量は、0.38~0.43%となっており、焼入れ焼戻しの熱処理を行い使用されることが多い材質です。 同程度の炭素量であるS45Cと比較して、モリブデン等の合金が添加されているため加工する際は少しねばりがあるように感じますが、安定して加工可能な材質です。

外形仕上げ加工はお客様にて実施されるとのことで、BTA・ガンドリル加工.COMにて穴加工と旋盤での外形の荒加工後、熱処理を行い納入致しました。 荒加工、熱処理まで行い納入することで、お客様は仕上加工に注力することができ、社内工程の圧縮を実現することで生産性向上に繋がりました。

穴加工に付随する機械加工や熱処理でお困りの際はぜひ一度BTA・ガンドリル加工.COMにご相談ください!

材質 SCM440
外径 Φ140
穴径 Φ45
材料長さ 413mm
加工長さ 413mm
熱処理 なし
重量 48 kg
使用対象製品 専用機械
業界 産業機械
製品名 主軸
