繊維製造装置のロール

　

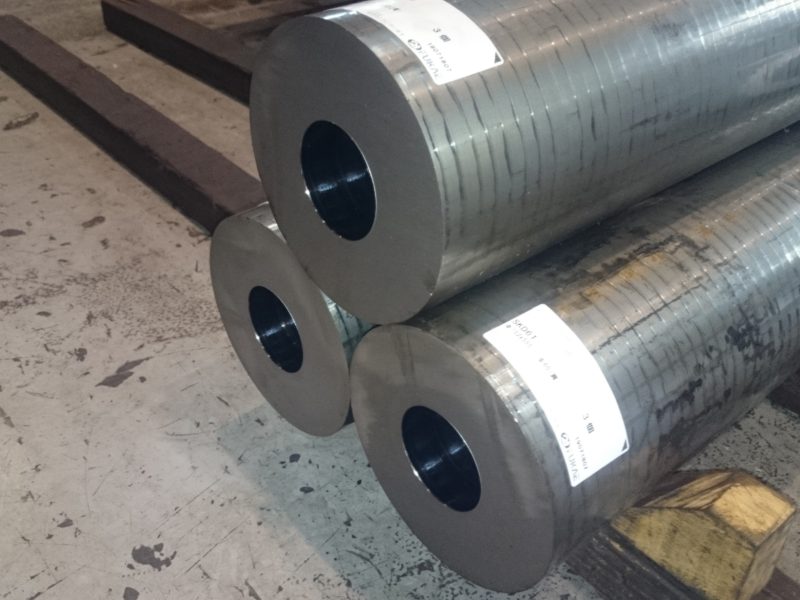

こちらは、繊維製造装置に使用されるロール部品です。材質はSKD61、外径φ152、長さ555mmの素材を旋盤にて外形荒加工後、φ60の穴をBTA加工機にて貫通加工を実施しました。

一般の穴加工用ドリルとBTA加工加工用工具の一番の違いは、一般のドリルは切屑が溝を通り、加工面に接触しながら排出されるのに対し、BTA加工工具は工具を取り付けたパイプの中を切屑が通り排出されることでしょう。そのため加工面に切屑が接触しないため、穴の面粗度が比較的良好です。ですので、最終工程にもそのまま使用することが可能な場合も多々あります。

BTA加工についてもっと詳しく知りたい方はBTA・ガンドリル加工.COMまでお問合せください！
